О пространственном разрешении тепловизора.



Пространственное разрешение это важнейший параметр тепловизионной диагностики, характеризующий минимальный размер объекта точное измерение которого возможно с определенного расстояния. Сокращенное наименование - IFOV. Единица измерения мрад/mrad (миллирадианы) =10−3 радиан. Радиан это безразмерная величина - угол, при котором дуга равна радиусу окружности. Формула пересчета 180° = π*радиан.

Вкупе с матрицей пространственное разрешение имеет определяющее значение при выборе тепловизора для той или иной задачи. Необходимо понимать, что вы хотите измерять и с какого расстояния. В любом случае, чем больше матрица и меньше IFOV, тем точнее будет отображаемая тепловая картина. В реальных условия это означает, что вы сможете определить температуру меньших по размеру объектов с большего расстояния.

Наглядный пример смотрите в pdf файле.

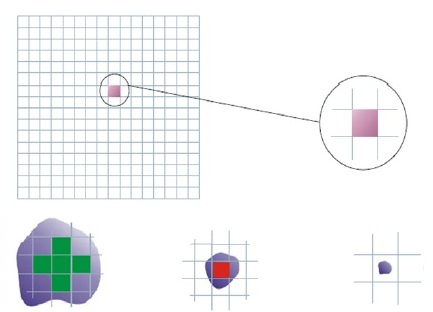

Размер пятна тепловизора



Для примера пространственное разрешение профессиональных тепловизоров:

Wahl A50 - 1.9 мрад (матрица 160х120, поле зрения 17.5х13)

Wahl A70 - 1.37 мрад (матрица 384х288, поле зрения 25х19)

Таким образом, чем уже оптика (поле зрения) тем более точно мы сможем измерять температуру объектов и тем более четкую картину будем получать на экране тепловизора. Всегда можно сделать несколько снимков, но улучшить разрешение уже существующих снимков невозможно. Поэтому лучше купить тепловизор с узкой оптикой, за те же деньги качество тепловой картины будет выше.

Примеры тепловых снимков (тепловизоры Wahl):
