О пространственном разрешении тепловизора.

Пространственное разрешение это важнейший параметр тепловизионной диагностики, характеризующий минимальный размер объекта точное измерение которого возможно с определенного расстояния. Сокращенное наименование - IFOV. Единица измерения мрад/mrad (миллирадианы) =10−3 радиан. Радиан это безразмерная величина - угол, при котором дуга равна радиусу окружности. Формула пересчета 180° = π*радиан.

Вкупе с матрицей пространственное разрешение имеет определяющее значение при выборе тепловизора для той или иной задачи. Необходимо понимать, что вы хотите измерять и с какого расстояния. В любом случае, чем больше разрешение матрицы и меньше поле зрения IFOV, тем более точной и четкой будет отображаемая тепловая картина. В реальных условия это означает, что вы сможете определять температуру меньших по размеру объектов с большего расстояния и сможете измерять температуру точнее.

Для примера пространственное разрешение профессиональных тепловизоров:

DALI T8 - 1.14 мрад (матрица 384х288, поле зрения 25х19)

DALI T10-M - 0.68 мрад (матрица 640х480, поле зрения 25х19)

Чем уже оптика (поле зрения) при той же матрице - тем более точно вы сможете измерять температуру объектов и тем более четкую картину будете получать на экране тепловизора. Улучшить разрешение сохраненного снимка невозможно, но всегда можно сделать несколько снимков подряд. Поэтому лучше покупать тепловизор с "узкой" оптикой - за те же деньги качество тепловой картины будет выше. Смотрите подробности по ссылке.

Калькулятор поля зрения тепловизора

Введите размер детектора матрицы тепловизора в пикселях по горизонтали и по вертикали (например 384х288):
x

Введите оптическое поле зрения (FOV - Field of View), в градусах по горизонтали и по вертикали (например 25х19):
x

Введите расстояние до объекта в метрах разделяя точкой целую и дробную часть:

Результаты расчета:

Поле зрения по горизонтали Х = метра.

Поле зрения по вертикали Y = метра.

Минимальный размер объекта - S (один пиксель детектора) = cантиметра

Пространственное разрешение (iFov - Instantaneous Field of View): мрад.

Отношение дистанции к размеру измеряемого объекта D:S = :1

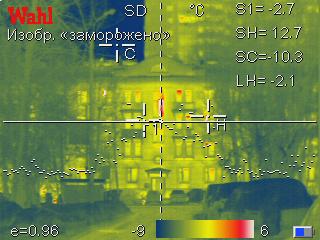

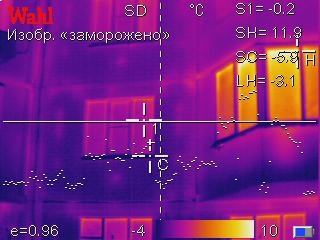

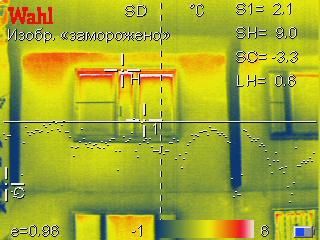

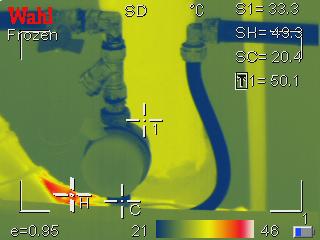

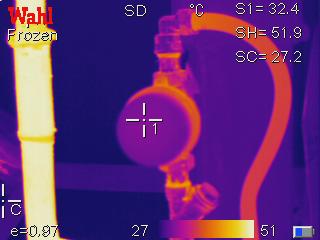

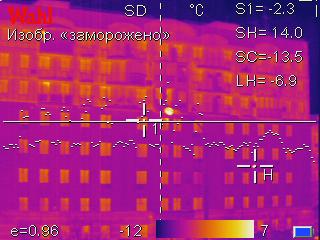

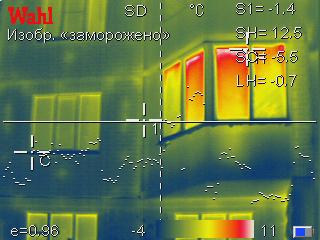

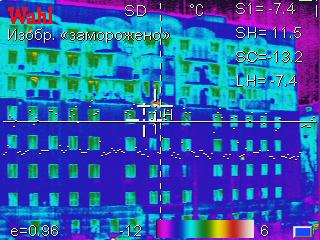

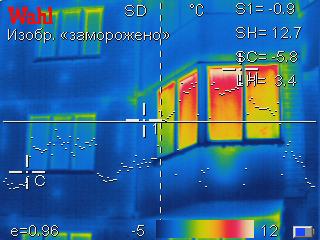

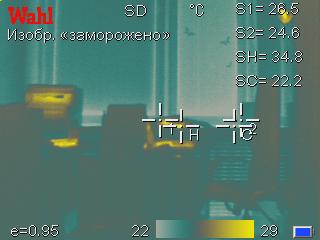

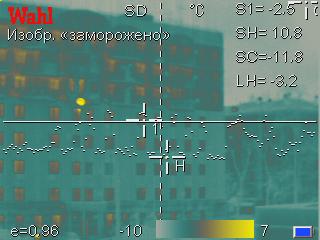

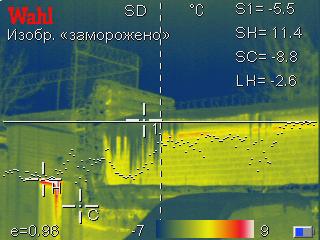

Примеры тепловых снимков (тепловизоры DALI / Wahl):
